- 長條圖:
 |
| 圖 上為一般型,下為偏差型 |
- 一般型
 |
| 圖 長條圖一般型之屬性 |
圖 長條圖的方向性
 |
| 圖 |
高限值與低限值: 配合低限區顏色跟高限區顏色一起設定,若低限值20,高限值80,20以下是深灰,20至80為元件前景色.80以上為高限區顏色
目標值與高限與低限為變量: 將高限低限設為變量,其低限值記憶體位址=讀取記憶體位址+1, 高限值記憶體位址=讀取記憶體位址+2 , 目標職位址=讀取記憶體位址+3
- 偏差型
 |

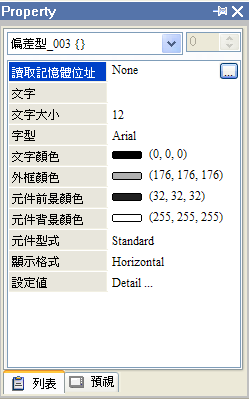

| 長條圖偏差型屬性 |
在上圖情況下,標準值50,偏差值20,那麼記憶體位址裡值為不超過30與超過70時顏色為元件前景色,30至70間的值為偏差顏色.
標準值與偏差值上限為變量: 標準值位址=讀取記憶體位址+1 偏差值位址=讀取記憶體位址+2
